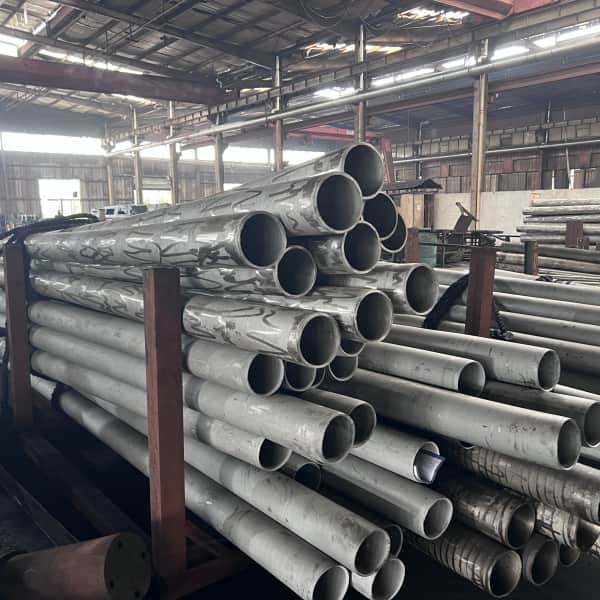

Alloy 20 Pipe UNS N08020

Alloy 20 Pipe UNS N08020yn eistedd mewn bwlch penodol: mae'n aloi cromiwm nicel gyda chopr a molybdenwm wedi'i ychwanegu, wedi'i gynllunio ar gyfer un prif elyn - asid sylffwrig. Mae dur gwrthstaen 304 a 316 cyffredin yn goroesi asid sylffwrig gwanedig ar dymheredd isel, ond mae'r ffenestr grynhoi ddefnyddiol yn gul ac yn sensitif i dymheredd. Mae Alloy 20 yn ehangu'r ffenestr honno'n ddramatig, a dyna pam mai dyma'r deunydd rhagosodedig ar gyfer pibellau asid sylffwrig, llinellau trosglwyddo asid, tanciau cymysgu a mewnoliadau adweithyddion mewn gweithfeydd cemegol. Mae'r dudalen hon yn ymdrin â'r hyn y mae ASTM B729 yn ei nodi, sut mae'r cemeg yn gweithio, a ble mae'r aloi yw'r alwad gywir.

Manyleb pibell aloi 20

Manyleb	ASTM B729, ASME SB 729, ASTM B468, ASME SB 468
Safonol	GB, EN, DIN, DS, DTD, ASTM, SAE, ASME, AISI, JIS, TOCT, NF, AMS
Alloy 20 Goddefiannau Tiwb	+/- 0.030; gall goddefgarwch amrywio yn dibynnu ar radd a thrwch
Maint tiwb di-dor	15 DS i 150 DS MEWN 1/2" OD - 12" OD
Maint Tiwb Wedi'i Weldio	1/2" OD - 12" OD Guage: 25 SWG - 10 SWG
Hyd	Hyd at 30 metr, Hap sengl, Hap Dwbl a Hyd Gofynnol: Diwedd Plaen, Diwedd Beveled, Treaded, neu Hyd Torri wedi'i Addasu
WT	0.40 mm - 12.70 mm
Atodlen	5, 10S, 10, 30, 40S, 40, 80, 80S, XS, 160, XXH
Swg a Bwg	10 Swg., 12 Swg., 14 Swg., 16 Swg., 18 Swg., 20 Swg.
Technegau Gweithgynhyrchu	EFW, CDW, ERW, LSAW, DOM, Fabricated, Seam-Wedi'i Weldio, Di-dor, CEW, Wedi'i Ail-lunio, Wedi'i Weldio



Cyfansoddiad Cemegol aloi 20 (UNS N08020)

Mae'r cyfansoddiad isod yn dilyn ASTM B729 ar gyfer pibell gromiwm nicel-haearn-di-dor. Y copr yw'r ychwanegiad allweddol ar gyfer asid sylffwrig; mae'r niobium (columbium) yn sefydlogi'r aloi yn erbyn cyrydiad intergranular ar ôl weldio.



Elfen	Cynnwys, %	Beth mae'n ei wneud
Nicel (Ni)	32.0 - 38.0	Matrics; ymwrthedd cyrydiad a hydwythedd
Cromiwm (Cr)	19.0 - 21.0	Gwrthiant asid ocsideiddio
Haearn (Fe)	Cydbwysedd	Elfen matrics sylfaen
Copr (Cu)	3.0 - 4.0	Gwrthiant asid sylffwrig ar draws crynodiadau
molybdenwm (Mo)	2.0 - 3.0	Gwrthiant tyllau a holltau
Niobium + Tantalum (Nb+Ta)	8xC min i 1.0 max	Sefydlogi yn erbyn cyrydiad intergranular
carbon (C)	0.07 uchafswm	Wedi'i gadw'n isel ar gyfer weldadwyedd



Priodweddau Mecanyddol fesul ASTM B729

Mae Alloy 20 yn cael ei gyflenwi yn y cyflwr anelio. Y gwerthoedd lleiaf isod yw'r hyn y dylai tystysgrif prawf melin ei ddangos ar gyfer pibell ddi-dor.



Eiddo	Gofyniad lleiaf
Cryfder tynnol	550 MPa (80 ksi)
Cryfder cnwd (gwrthbwyso 0.2%)	240 MPa (35 ksi)
Elongation mewn 50 mm	30%



Ymwrthedd Asid Sylffwrig: Y Pwynt Gwerthu Craidd

Yr ychwanegiad copr yw'r hyn sy'n gwahanu Alloy 20 o ddur di-staen mewn asid sylffwrig. Mae copr yn gwella ymwrthedd yn y bandiau crynodiad critigol lle mae di-staen plaen yn methu - tua 20% i 80% asid ac ar dymheredd uchel. Yn ymarferol, mae Alloy 20 yn trin asid sylffwrig hyd at tua 50 C mewn ystod crynodiad eang, ac yn sylweddol well na 316L ar bob tymheredd.



Mae hefyd yn gwrthsefyll cyfryngau ocsideiddio a lleihau eraill: asid ffosfforig, asid nitrig, hydoddiannau costig a phytio clorid. Y terfyn yw nad yw'n uwch-aloi sylfaen nicel-mewn asid sylffwrig crynodedig poeth (dros tua 90% ac 80 C) hyd yn oed cyrydu Alloy 20, ac ar gyfer y gwasanaeth hwnnw mae angen aloi nicel molybdenwm uwch fel C-276.



Sut Mae'n Cymharu â 316L a 904L

316L yw'r llinell sylfaen: rhad, weldadwy, ond yn gyfyngedig i asid gwanedig ar dymheredd isel. Mae aloi 20 yn costio mwy ond mae'n goroesi crynodiadau asid a thymheredd na all 316L. 904L (N08904) orgyffwrdd Alloy 20 yn y ffenestr asid sylffwrig ac yn aml mae'n gystadleuydd uniongyrchol - yn cario copr a molybdenwm.



Y gwahaniaeth ymarferol yw bod Alloy 20 yn gryfach mewn cyfryngau clorid a bod ganddo well ymwrthedd i straen -cracio cyrydiad, tra bod 904L ychydig yn rhatach ar ffurf plât. Mae'r dewis fel arfer yn dibynnu ar yr union grynodiad asid, tymheredd ac a yw cloridau'n bresennol - penderfyniad peirianyddol, nid rhagosodiad taflen ddata.



Safonau, Meintiau a Chyflenwad

Mae pibell Alloy 20 yn cael ei gyflenwi o dan ASTM B729 (di-dor), B464 (weldio), gyda ffitiadau fesul B366. Mae ar gael ar draws ystod safonol yr NPS a'r gyfres o amserlenni deublyg, datrysiad-wedi'i anelio a'i biclo. Mae weldio yn defnyddio llenwad sy'n cyfateb i ER320 neu ERNiCr-3; mae'r aloi yn weldio'n rhwydd ond, fel y rhan fwyaf o aloion austenitig, mae'r gwaith yn caledu wrth ffurfio. Oherwydd bod y sefydlogi (Nb + Ta) yn cadw'r aloi yn sefydlog yn y cyflwr sydd wedi'i weldio, nid oes angen triniaeth wres ar ôl weldio fel arfer.



Beth Sy'n Mynd ar yr Archeb Brynu

• Safon a gradd: ASTM B729, UNS N08020, Alloy 20
• Yn ddi-dor neu wedi'i weldio, NPS ac amserlen
• Cyflwr anelio a phiclo
• Tystysgrif prawf melin (EN 10204 3.1)
• Crynodiad asid y wladwriaeth a thymheredd y gwasanaeth ar gyfer cofnod dethol deunydd
